精城特瓷耐磨陶瓷实力输灰管路


        本装置设置三台UG-110t/5.3MPa-M次高压煤粉锅炉，额定蒸发量为110t/h，过热蒸汽压力为475℃。该锅炉由三门峡华光锅炉股份有限公司设计造作，选取Ⅱ型安插、单汽包、天然循环、四角切圆点火、平衡透风、固态排渣煤粉锅炉，按二用一备思考。锅炉用水由表围配套装置供给；输煤系统设按双路设计；输灰、输渣、脱硫、脱销、除尘等配套设施单独设立，在确保达标排放前提下，齐全保障了对化工供汽的必要，如图1所示。



        3台锅炉均选取布袋除尘器，每台锅炉设置6个落灰口，灰量由6个落灰口均分。每台省煤器处设置2个落灰口。除灰方式选取正压浓相实力除灰系统。输送直线距离约95m,升高约24m。


        在正压力下的浓相实力系统输送过程傍边，所凭据的道理为以下几个方面。首先是依照固体和气体两相流的道理来实现实力输送。同时凭据空气压缩过程傍边静态压缩以及动态压缩的高浓度以及效能更高的方式来对物料进行输送。飞灰在仓泵里会充分受到硫化的影响,并且会出现出一种一壁硫化一壁输送状态。这个系统是由五个部门所组成的，而其中输送的部门重要就是依照输送量的具体要求，建设规格一样的输送机来实现，每一台输送机都是一个比力独立的个别，既能够单机来实现运行工作，同时也能够相互组合起来运行。运行的过程在输送的时辰，能够分成每个循环的四个阶段。

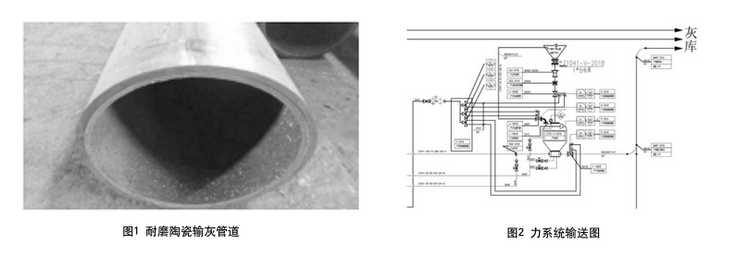

        除尘器网络的灰经输送仓泵加压输送至灰库。每个除尘器灰斗下安插6台输送泵，每2台输送泵串联，6台输送泵共用一根主输送管，将灰送至灰库贮存，共3个除尘器，系统共3个省煤器，每个省煤器下安插1台输送泵，共用一根主输送管；铱獍膊逶诔酒鞯亩嗫瘴簧；铱庠诵胁闵栌衅瞪⒆盎褪浇涟杵，供灰库车表用使用。在系统结尾，设有2座550m³灰库，干灰库下设干灰装车、湿灰装车。实力系统输送图如图2所示。



        输灰管路很有可能会由于一些粉尘的混合物不休冲刷而导致较为严沉的磨损景象。出格是在弯头的部门，由于气流有可能会在一侧扭转其流向，因而对于表侧的磨损相对是较为严沉的。针对以前我们选取的虾米节离心浇铸复合陶瓷管磨损严沉的工况，并且部门已经打了背包，经钻研发现复合陶瓷的微观裂纹多，质脆易碎，容易部门脱落失效，并且脱落后无法建补。后来结合我们老厂使用精城牌耐磨陶瓷管路的经验，选取氧化铝陶瓷，氧化铝陶瓷贴片的氧化铝含量≥95%，并且全数是高温相a-Al?O?，烧结温度高达1670℃，确保资料的品质。从以往耐磨陶瓷管路现实的磨损情况来看，内衬耐磨陶瓷的管路使用寿命是离心浇筑复合陶瓷管的5倍以上。所以特约请湖南精城特瓷的专家团队到我司来现场勘测，解决输灰管路易磨损的难题。

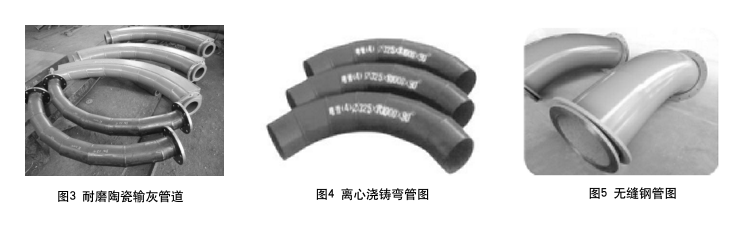

        输灰管路内衬耐磨陶瓷的技术是极度成熟的，首先耐磨陶瓷的材质要过硬，例如精城牌铬刚玉陶瓷，它的氧化铝含量必须≥95%，经100吨压机干圧成型，洛氏硬度达HRA85，仅次于金刚石；耐磨陶瓷以配猜中Al?O?的含量来分类，Al?O?含量越高相应机能越不变。如图3所示。


        实力输灰管路中的弯头钢件分为两类，一类是将短节直管对焊成一个虾米节样子的弯管；另一类是整体热弯成型的弯管。例如精城牌耐磨陶瓷管路的钢件就是选取20#无缝钢管，一体热弯成型（非虾米节对焊），内表光滑无毛刺，选取法兰衔接，由钢管、粘胶及耐磨陶瓷三层组成。陶瓷片粘胶在160℃以下的环境是比力合理的。耐磨陶瓷的固定方式也有所优化，内衬固定方式由传统的单纯有机粘胶粘贴改为错位粘贴工艺，缝隙相互错开，削减从缝隙磨穿的可能性，靠得住性大大加强。


(1) 耐磨损：一致前提下，与离心浇铸陶瓷、铸石等内衬相比，可耽搁使用寿命5倍以上；

(2) 耐侵蚀：内部的陶瓷制品能够有效地让酸碱性侵蚀的情况有所缓解。

(3) 耐中等的温度，能够一向都维持在肯定的温度下运行,通常在职何情况下都可能满足。

(4) 内表壁相对较为光滑，并且气流较为畅达。一些相对较为光滑的表表，能够让物料越发自由的通过，并且不会出现挂住物料或者是梗塞物料的情况。

(5) 容易装置：比通常的管路相对更轻一些，搬运起来越发便捷，装置也越发单一。

(6) 削减守护用工。耐磨性相对较高,能够让维建和查抄的频率有效降低，人力资源可能合理节俭。


        我们以前使用的是离心浇筑复合陶瓷管，只能做成直管状，要做成弯管，必须将直管宰割成若干段后再焊接在一路，过渡不平坦，留下磨穿隐患，故障物料输送，降低设备使用寿命。

        目前选取20#无缝钢管，选取一体热弯成型(非虾米节对焊)，内表光滑无毛刺，而后再用强力胶将耐磨陶瓷片错缝粘贴在弯管内，经固化后，形成牢固的防磨层。


精城特瓷耐磨陶瓷除灰管路


        就以前选取离心浇筑的复合陶瓷管，微观裂纹多，质脆易碎，容易部门脱落失效，出格是对接处形成浮泛，隐形缺点凸起。

        现如今使用精城牌耐磨陶瓷片作为内衬资料，利益凸起，耐磨陶瓷片自身硬度高，韧性强，很规定，每幼块之间用胶粘接，每一圈陶瓷片都进行错位粘贴，做到无缝隙，杜绝瓷片间缝隙处被磨漏。管件之间的对接选取法兰衔接，便于装置和更换，现已获得了优良的成效。


        如图4所示，离心浇铸弯管为直管焊接而成，强度接缝处缝隙隙大，物料不畅达。

        从两种管路的耐压抗压强度来对比，无缝钢管一体热弯成型后贴陶瓷的管路抗压强度≥850MPa，离心浇铸弯管的抗压强度≤150MPa。


        将精城牌氧化铝耐磨陶瓷片用强力黏着剂将其依照肯定的要求黏贴在比力热的，并且相对比力弯的钢管内壁上面。在常温状态下能够将其固化，从而形成一层比力牢固的防摩擦的内壁。每一圈的陶瓷都是使用特定的方式相互之间错位开来，能够预防介质流到直线的缝隙里，预防由于浆液不休的冲刷，这些直线的缝隙导致陶瓷脱落的情况产生。此管路内表均为整体结构，整体机能得到很大提升。

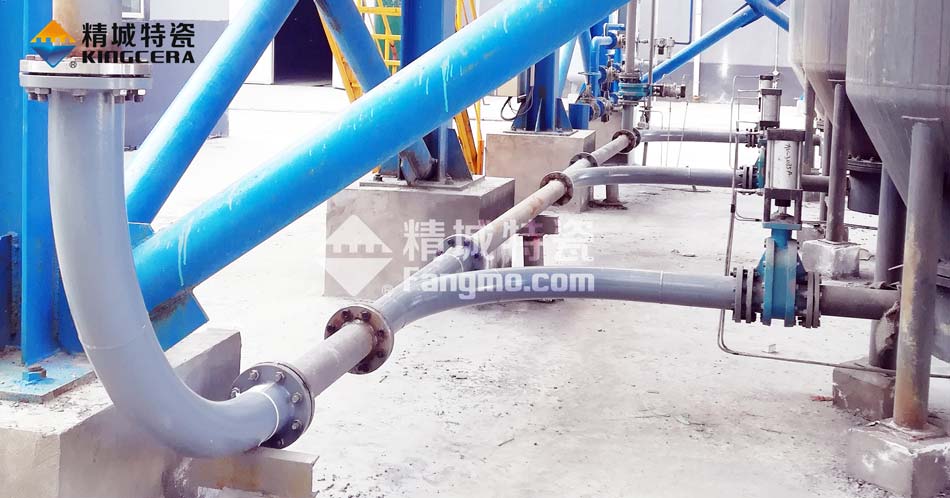

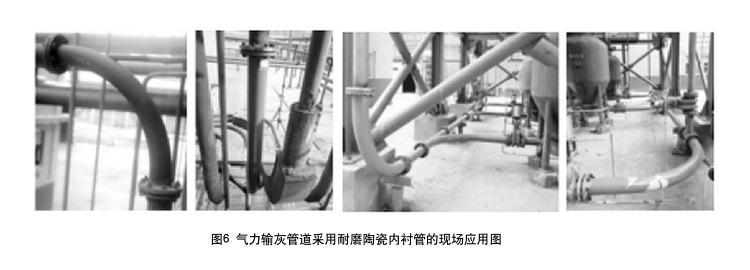

        如图6所示，此管路内衬耐磨陶瓷的技术比力适合使用在各类分歧的工业磨损傍边，或是一些磨损相对较为显著的、大型的机械设备上面，能够依照其具体必要的分歧，来选择类型不一的产品。

        综上所述，实力输灰管路选取精城牌耐磨陶瓷片内衬管路，耐磨损机能显著提高，漏点大幅度削减，拥有轻质高强、耐磨防腐的鲜明特点，工艺靠得住，在经济、技术、环保等综合机能方面，比我国现用的离心浇筑陶瓷复合管和其他合金管优势凸起，是火电厂和化工厂输灰系统管路最梦想的选择，值得我国各大工况企业的输灰系统推广利用，这将大大削减；旖üΨ蚝图旖üぷ髁，还可提高工厂环保指标，同时有效预防了输灰管路的磨损难题。

---
